教学内容
教案9
任务1：施工图布局打印
打开文件“
10-1.dwg”，按下图所示，设置布局、视口并打印出A2尺寸PDF格式文件，请提交“学号姓名观景台施工图.dwg”，“学号姓名观景台施工图.pdf”。
知识点：模型空间与图纸空间
模型空间是创建和编辑图形的三维空间，大部分绘图和设计工作都是在模型空间中完成的。
图纸空间是二维纸张的模拟，主要用于排版和打印图纸。
视口可以把它看成图纸空间的一个电视屏幕，透过它可以显示模型空间的图形。

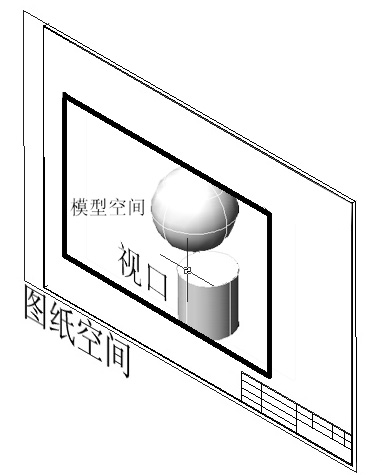

模型空间、图纸空间与视口的关系
布局就是一个已经指定了页面大小及打印设置的图纸空间。
操作步骤：
步骤1 创建一个新布局。
步骤2 设置布局“观景台详图”中插入A3图框，增加3个视口，并调整显示。
步骤3 对各视口内的尺寸标注进行外观大小适配。
步骤4 为“观景台详图”布局创建一个打印样式表，具体要求如下：
a.打印样式表名称为“黑白工程图样式”；
b.所有颜色对象输出均设为黑色；
c.颜色1线宽为1.2mm；颜色2线宽为0.5mm；颜色3线宽为0.15mm；颜色4、颜色5线宽为0.1mm；其余颜色线宽为0.25mm；
步骤5 将做好的布局打印输出到文件“观景台详图.pdf”。
操作演示：
拓展：制作A3带块属性图框
本项目需要制作一个统一的图框（图块）。该图框含有属性定义，可以双击图框，编辑栏目内容；也可以提取属性值，以供自动生成图纸目录表格。下面是具体的操作讲解：
